PT Perum Jasa Tirta II

   Pekerjaan Instalasi dan Commissioning Sistem Catu Daya DC 125 VDC 100A, yang mencakup pemasangan Rectifier 125 VDC 100A serta Dua Bank Battery Alcad tipe Ni-Cd. Sistem ini merupakan sumber daya utama bagi peralatan kontrol, proteksi, dan komunikasi pada fasilitas industri, sehingga seluruh proses instalasi dilakukan dengan ketelitian teknis tinggi dan mengikuti prosedur K3 serta standar instalasi kelistrikan industri.

   Tahapan pekerjaan diawali dengan site preparation, meliputi inspeksi area, pengecekan rute kabel existing, kondisi grounding grid, dan kesiapan ruang panel. Tim memastikan bahwa area pemasangan memiliki ventilasi memadai, akses operator yang aman, serta kapasitas lantai yang cukup untuk menahan beban statis rectifier dan rak baterai. Pengukuran level lantai dan kondisi mekanis enclosure dilakukan untuk meminimalisir risiko misalignment.

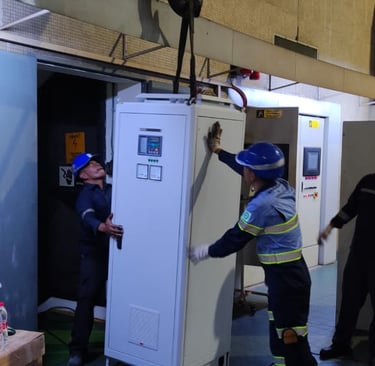

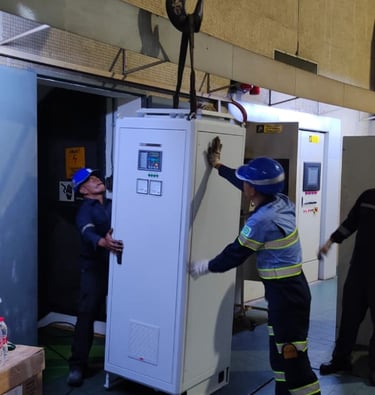

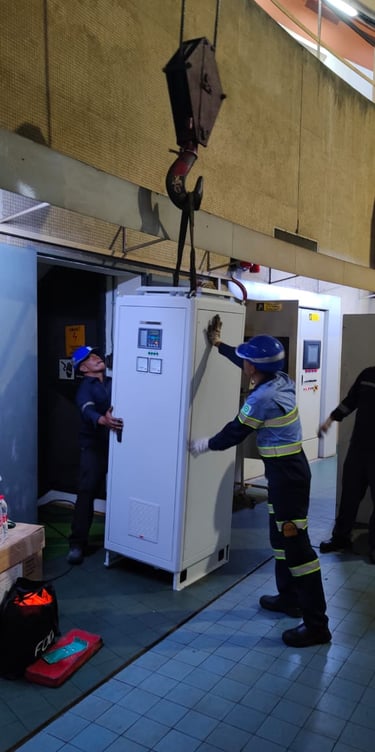

  Proses instalasi rectifier dimulai dengan uncrating dan handling peralatan menggunakan lifting system, memastikan perpindahan kabinet dilakukan tanpa memberikan tekanan berlebih pada chassis maupun komponen internal. Unit rectifier diposisikan mengikuti koordinat layout dengan memperhatikan jarak aman terhadap panel lain, clearance pendinginan, dan ruang servis. Penempatan yang presisi sangat penting untuk memastikan aksesibilitas saat operasi maupun maintenance.

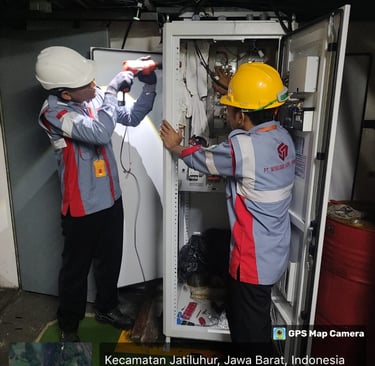

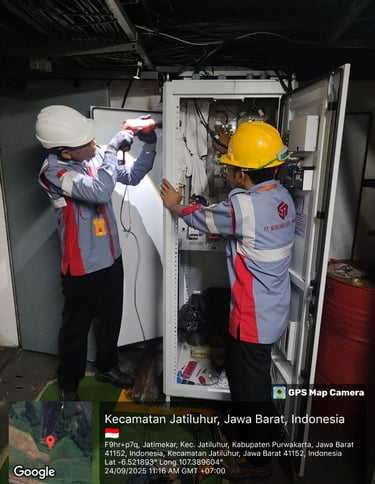

  Setelah unit berada pada posisi final, teknisi melakukan inspeksi internal rectifier, mencakup pemeriksaan module power supply, control PCB, thyristor/IGBT module, sistem proteksi, dan seluruh koneksi terminal. Setiap terminal dikencangkan menggunakan torque wrench dengan nilai torque sesuai spesifikasi pabrikan untuk mencegah potensi high contact resistance, overheating, atau kegagalan mekanis jangka panjang.

  Tahap selanjutnya adalah melakukan wiring dan terminating pada jalur input AC, output DC, grounding, monitoring, dan control signal. Terminasi menggunakan kabel berstandar industri serta konektor yang dikompresi menggunakan hydraulic crimping tools untuk memastikan kualitas sambungan optimal. Semua jalur kabel diberi label permanen sesuai single line diagram dan wiring diagram untuk memudahkan proses troubleshooting di masa depan.

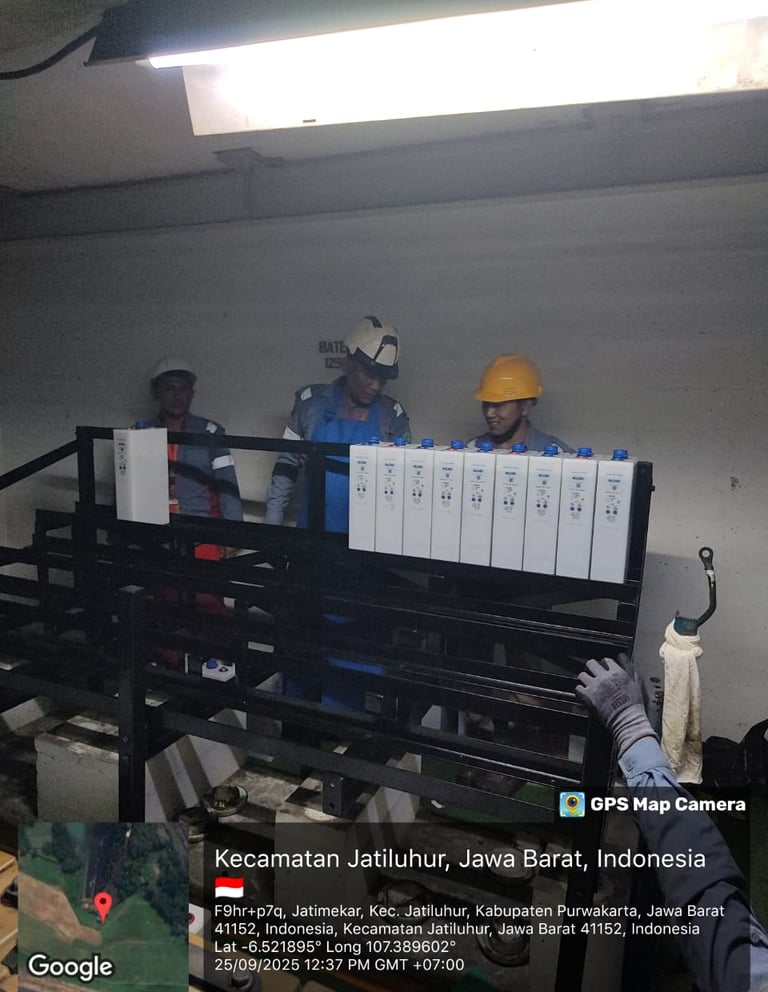

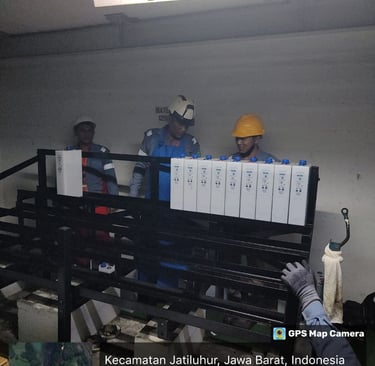

  Pada pekerjaan instalasi baterai, teknisi melakukan pemasangan dua bank Battery Alcad Ni-Cd dengan metode pengaturan cell sesuai konfigurasi seri untuk mencapai tegangan sistem 125 VDC nominal. Setiap cell diuji nilai tegangan, visual check terhadap elektrolit, kondisi terminal, serta pemeriksaan torsi pada sambungan inter-cell link. Rangkaian baterai dipasang pada rack yang telah di-grounding untuk memastikan keamanan sistem.

 Seluruh cell kemudian dilakukan equalizing test awal, yakni pengukuran uniformity tegangan antar cell, analisis kondisi cell yang berpotensi mengalami degradasi, dan pencatatan awal untuk keperluan monitoring siklus selanjutnya. Pengukuran resistance antar koneksi dilakukan menggunakan battery tester analizer untuk memastikan nilai resistance berada pada kisaran rendah sesuai spesifikasi.

   Sebagai penutup, tim melakukan integrated system test, memastikan rectifier, battery bank, serta panel distribusi DC bekerja secara sinkron dalam kondisi operasional sebenarnya. Pemeriksaan akhir dilakukan terhadap laporan commissioning, verifikasi dokumentasi wiring, pengukuran grounding resistance, serta penyusunan rekomendasi maintenance berkala.

   Dengan seluruh tahapan instalasi dan commissioning yang dilakukan secara komprehensif, sistem catu daya 125 VDC kini siap beroperasi dengan tingkat keandalan tinggi, mendukung keberlangsungan operasi industri yang membutuhkan suplai DC stabil, aman, dan berkelanjutan.
